はじめに
飛行機の翼を断面で見ると、前縁から後縁へ続く輪郭があります。この断面形状が「翼型」です。人力飛行機のリブを作るときも、プロペラの断面を設計するときも、翼型の形と空力特性を理解することが出発点になります。
ただし、揚抗比が最も大きい翼型を選べば、それだけでよい翼になるわけではありません。使う速度や翼弦長、必要な揚力、構造、製作精度まで考える必要があります。本記事では、翼型の基本用語からNACA翼型の読み方、低レイノルズ数での特性と翼型極線の見方まで整理します。
翼型の基本用語(Airfoil Geometry)

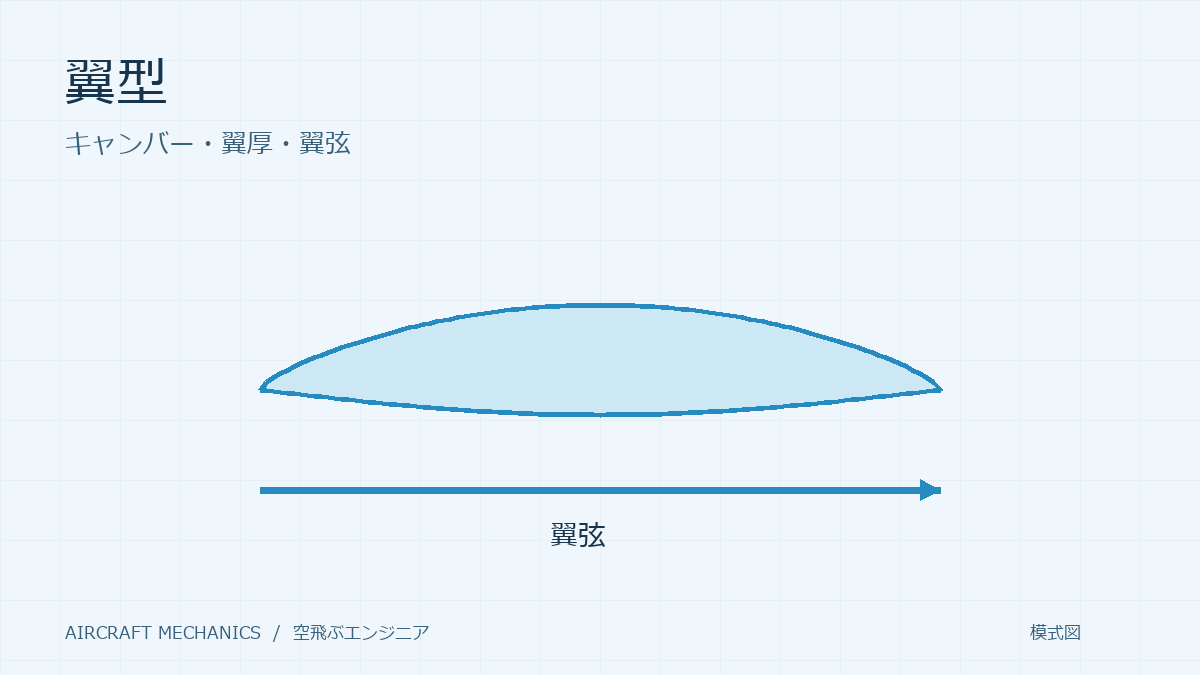

翼型は翼の断面の形状であり、上から見た翼全体の平面形とは区別します。ここでは、前縁と後縁を結ぶ翼弦を基準に説明します。
- 前縁:翼型の前側の縁。
- 後縁:翼型の後ろ側の縁。
- 翼弦線:前縁と後縁を結ぶ直線。
- 翼弦長c:翼弦線の長さ[m]。
- 平均キャンバー線:上下面の中間を通る線。
- キャンバー:平均キャンバー線の翼弦線からのそり。
- 翼厚:上下面の間の厚さ。通常、平均キャンバー線に垂直な方向で定義します。
翼型の座標は、x/cやy/cのように翼弦長で割った無次元の値で表されることがあります。同じ座標データでも、実際の翼弦長を掛ければ、異なる大きさのリブの輪郭を作れます。ただし、大きさを変えるとRe数も変わるため、空力特性まで同じになるとは限りません。参考:NASA:Wing Geometry
キャンバーと翼厚は何が違うか
キャンバーは翼型全体の「そり」、翼厚は上下面の「厚み」です。同じ最大翼厚でもキャンバーの異なる翼型があります。また、最大値が同じでも、それが前縁からどの位置にあるか、前後へどのように変化するかで輪郭は変わります。
対称翼型では、上下面が翼弦線に対して対称となり、平均キャンバー線と翼弦線が一致します。対称な流れの条件では、迎角0度で揚力はゼロになりますが、迎角を付ければ揚力を発生できます。「上面が膨らんでいる翼型だけが揚力を生む」というわけではありません。
一般的な正のキャンバーを持つ翼型では、迎角0度でも正の揚力を得られることがあります。ただし、キャンバーを増やせばすべての性能が向上するわけではありません。抗力、機首下げモーメント、失速特性も変わります。
翼厚には空力だけでなく構造上の意味もあります。桁を収める高さを確保しやすくなる一方、圧力分布や剥離、圧縮性の影響も変わります。薄さだけ、厚さだけで優劣を決めることはできません。
NACA4桁翼型の読み方
NACA翼型は、形状を体系的に表す翼型系列です。まずは4桁系列の「NACA 2412」を例にします。
| 数字 | 意味 | NACA 2412の場合 |
|---|---|---|
| 最初の1桁 | 最大キャンバー/翼弦長[%] | 2% |
| 2桁目 | 最大キャンバー位置/翼弦長[10%単位] | 前縁から40% |
| 最後の2桁 | 最大翼厚/翼弦長[%] | 12% |
例えば翼弦長を500 mmとすると、最大キャンバーは10 mm、その位置は前縁から200 mm、最大翼厚は60 mmです。最大キャンバー位置と最大翼厚位置は別の量なので、2桁目の「4」を最大翼厚位置と解釈してはいけません。
NACA 0012はキャンバーがゼロで、最大翼厚が翼弦長の12%の対称翼型です。一方、5桁系列や6系列は命名の仕組みが異なります。4桁系列の読み方を、そのまますべてのNACA翼型に当てはめることはできません。参考:NASA:The Wind and Beyond, Volume II(Document 4-6)
低Re翼型とは(Low-Reynolds-Number Airfoil)
翼型の空力特性は、形状だけでなくレイノルズ数に強く依存します。翼弦長を代表長さにすると、次のように表せます。
Re = ρVc/μ = Vc/ν
ρは密度[kg/m³]、Vは代表流速[m/s]、cは翼弦長[m]、μは粘性係数[Pa·s]、νは動粘性係数[m²/s]です。例えばV = 8 m/s、c = 0.5 m、ν = 1.5 × 10−5 m²/sと仮定すれば、Re ≈ 2.7 × 105です。これは計算例であり、特定の機体の条件ではありません。
低Reという呼び方に、あらゆる用途で共通する一つの境界値はありません。翼型の話では、数万から数十万程度の領域などで、境界層の遷移や剥離の影響が重要になります。小型機や低速機では、大型機向けの高Reのデータだけでは判断できません。
低Reの流れでは、層流境界層が剥離し、その後に乱流へ遷移して再付着することで、層流剥離泡ができる場合があります。再付着しなければ、広い剥離域になることもあります。この変化によって抗力や揚力特性が変わり、表面の粗さや外部の乱れにも敏感になります。
低Re翼型は、こうした条件での性能を考慮した翼型です。「低Re用」と書かれていれば、どのRe数でもよいわけではありません。イリノイ大学の低速翼型試験資料には、Re数を変えた風洞試験結果がまとめられています。参考:UIUC:Low-Speed Airfoil Tests
翼型極線の読み方(Airfoil Polar)
翼型の性能は、輪郭だけでなく、迎角を変えたときの係数の変化で確認します。ここでは二次元の翼型断面の係数を、小文字のcl、cd、cmで表します。
- cl–α:迎角αに対して揚力係数がどう変わるか。
- cd–cl:必要な揚力係数で、どれだけ抗力係数があるか。
- cm–α:迎角に対して、指定した点まわりのモーメント係数がどう変わるか。
- cl/cd:翼型断面の揚抗比がどの条件で高くなるか。
狭い意味での抗力極線は、揚力係数と抗力係数の関係を表す曲線です。解析ソフトでは、迎角を変えて求めた係数の一覧も「ポーラ」と呼ぶことがあります。グラフの縦軸・横軸の置き方は資料によって異なるので、軸のラベルを確認します。
最小抗力係数の一点だけでなく、実際に使う揚力係数の範囲で抗力が小さいかを見ることが大切です。また、最大揚力係数に達するまでの変化や、その後の低下が急か緩やかかも確認します。参考:Embry-Riddle:Aerodynamics of Airfoil Sections
同じ条件で比べる簡単な例
同じRe数・マッハ数・表面条件で、必要な断面揚力係数がcl = 0.8だったとします。以下は比較方法を示す架空の値です。
| 仮の翼型 | cl | cd | cl/cd |
|---|---|---|---|
| A | 0.8 | 0.016 | 50 |
| B | 0.8 | 0.020 | 40 |
この条件の断面抗力だけを比べればAが有利です。しかし、Aの翼厚が構造上不足する、機首下げモーメントが大きい、製作誤差で性能が落ちやすいといった場合には、翼全体として最適とは限りません。また、別の揚力係数やRe数では順位が変わる可能性があります。
翼型の二次元データには、実際の有限翼の揚力分布や誘導抗力はそのまま含まれません。断面揚力係数clと翼全体の揚力係数CLも、翼幅方向の分布を考えずに同じ値とは置けません。
人力飛行機やプロペラの設計へつなげる
翼型選定では、まず使う条件を整理します。機体全体の重量と速度から必要な揚力を求め、翼面積や揚力分布を考えたうえで、各断面の条件を調べます。
- 翼幅方向の翼弦長と、想定する速度範囲からRe数を見積もる。
- 各断面が担当する揚力に対応したclの範囲を調べる。
- その範囲での抗力、モーメント、失速までの余裕を比べる。
- 桁を収める厚さや、リブ・外皮で再現できる形状かを確認する。
- 解析条件と風洞試験条件の違い、表面粗さや遷移条件への感度を確認する。
プロペラでは、回転による速度と軸方向の流れが組み合わさるため、断面の相対流速は半径位置で変わります。翼弦長も変わるので、前進速度だけを使って全断面のRe数を一つに決めることはできません。回転や誘導速度を含めた局所条件を考えます。
設計した輪郭と完成した翼型にも差が生じます。前縁の丸み、表面の段差、外皮のたわみなどは流れに影響します。理想形状の解析値だけでなく、製作後の形状をどれだけ再現できるかまで含めて選ぶことが重要です。
まとめ
- 翼型は翼の断面形状であり、翼全体の平面形とは異なる。
- キャンバーはそり、翼厚は厚みを表し、最大値だけでなく分布も重要。
- NACA4桁系列は、最大キャンバー・その位置・最大翼厚を表す。
- 低Reでは遷移や剥離が性能を左右するため、使用条件に近いデータを見る。
- 極線は、必要な揚力係数での抗力やモーメントを比較するために使う。
- 空力特性に加え、構造と製作精度を合わせて翼型を選ぶ。
翼型選びは、一つの優れた形を探す作業というより、使用条件に合った特性を選ぶ作業です。形状と極線を行き来しながら考えることで、翼型の資料を実際の設計や製作につなげられます。
次は「圧力分布と空力中心」で、圧力係数の分布、圧力中心、空力中心、モーメント係数の関係を整理します。
